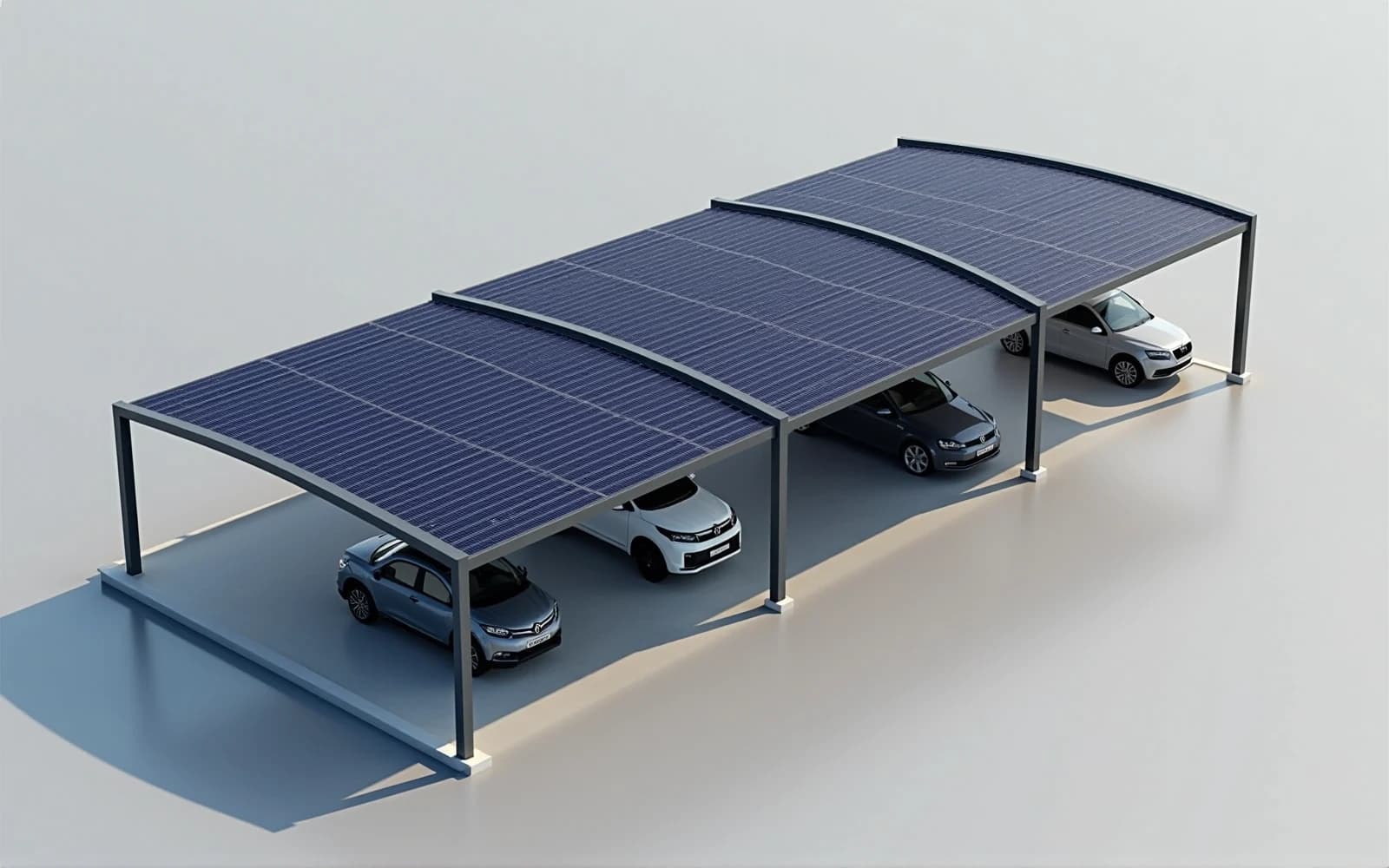

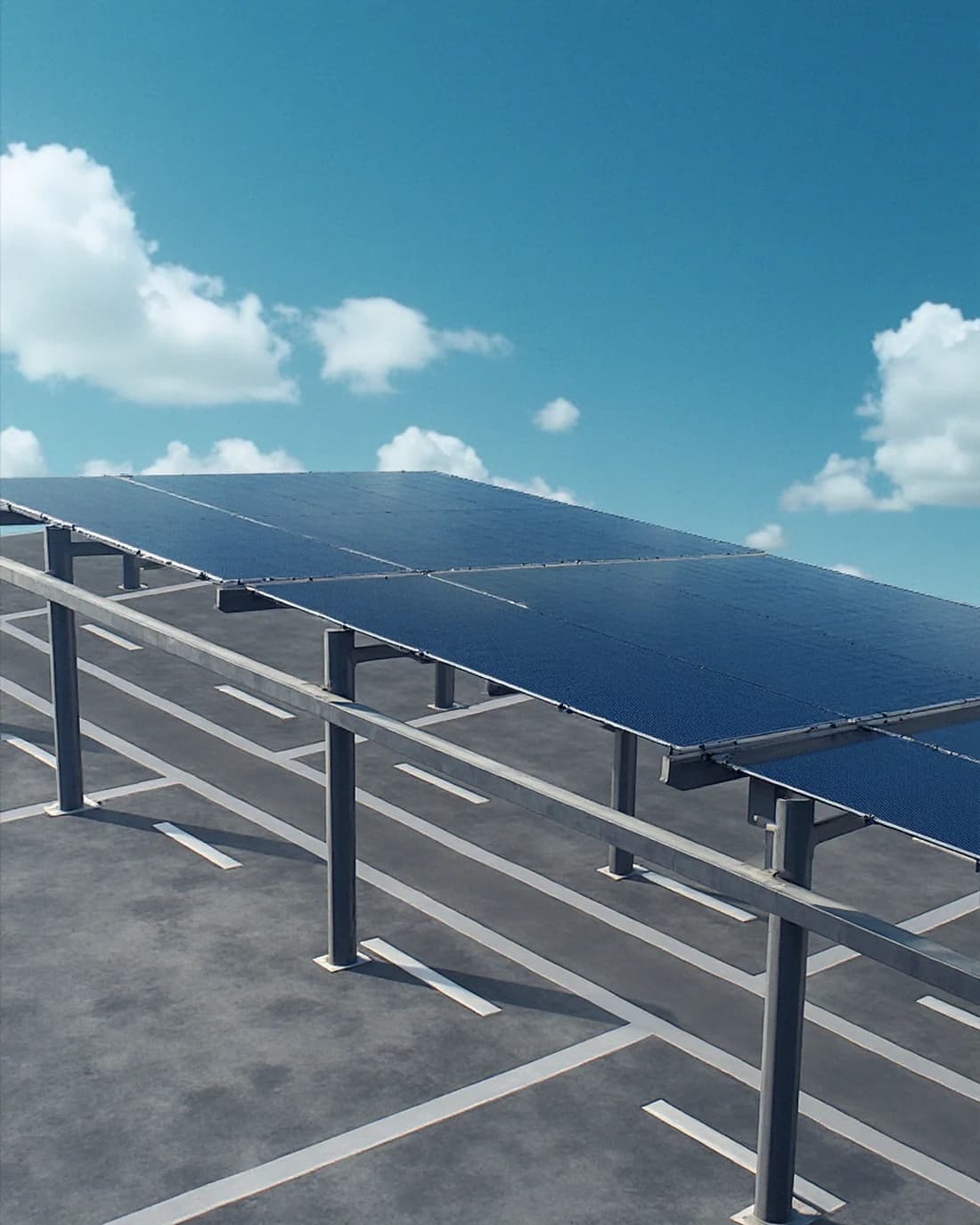

Strix Snow.
Stahl-Leichtbau. Modular in 2er-Schritten. Vier bis 24 Stellplätze.
Strix Snow ist die Mittelstandsserie: Stahl-Leichtbau mit verschraubtem Rahmen, eine Einheit trägt zwei Stellplätze. Von vier bis zwölf Stellplätzen in einer Reihe, als Doppelreihe Rücken an Rücken bis 24 Stellplätze, erweiterbar ohne Statik-Neuberechnung – für Mittelständler, Autohäuser, Schulen und kleinere Filialen. Container-fähig, für Schneelastzonen 1–3 bemessen.
Was Strix Snow unterscheidet.
Für Schneelastzonen 1–3
Bemessung nach DIN EN 1991-1-3 mit deutschem Nationalen Anhang, standortspezifisch. Im Alpenvorland und Mittelgebirge mit projektbezogener Statik einsetzbar.
Modular in 2er-Schritten
Heute 4 Stellplätze, morgen 8: Strix wächst in 2-Stellplatz-Einheiten ohne Tragwerks-Eingriff am Bestand und ohne Statik-Neuberechnung. Als Doppelreihe Rücken an Rücken bis 24 Stellplätze.
Schraubfundament-Option
Auf Wunsch wasserdurchlässig: keine Vollversiegelung der Fläche, kein Beton-Aushub.
Maße und Leistung pro Variante.
Doppelreihig · Rücken an Rücken
Zwei einreihige Strix-Einheiten stehen Rücken an Rücken (hohe Seite an hohe Seite) und bilden eine Doppelreihe von 12,72 m Tiefe. Leistung und Modulzahl verdoppeln sich, die Pfostenreihen bleiben außerhalb der Stellplätze.

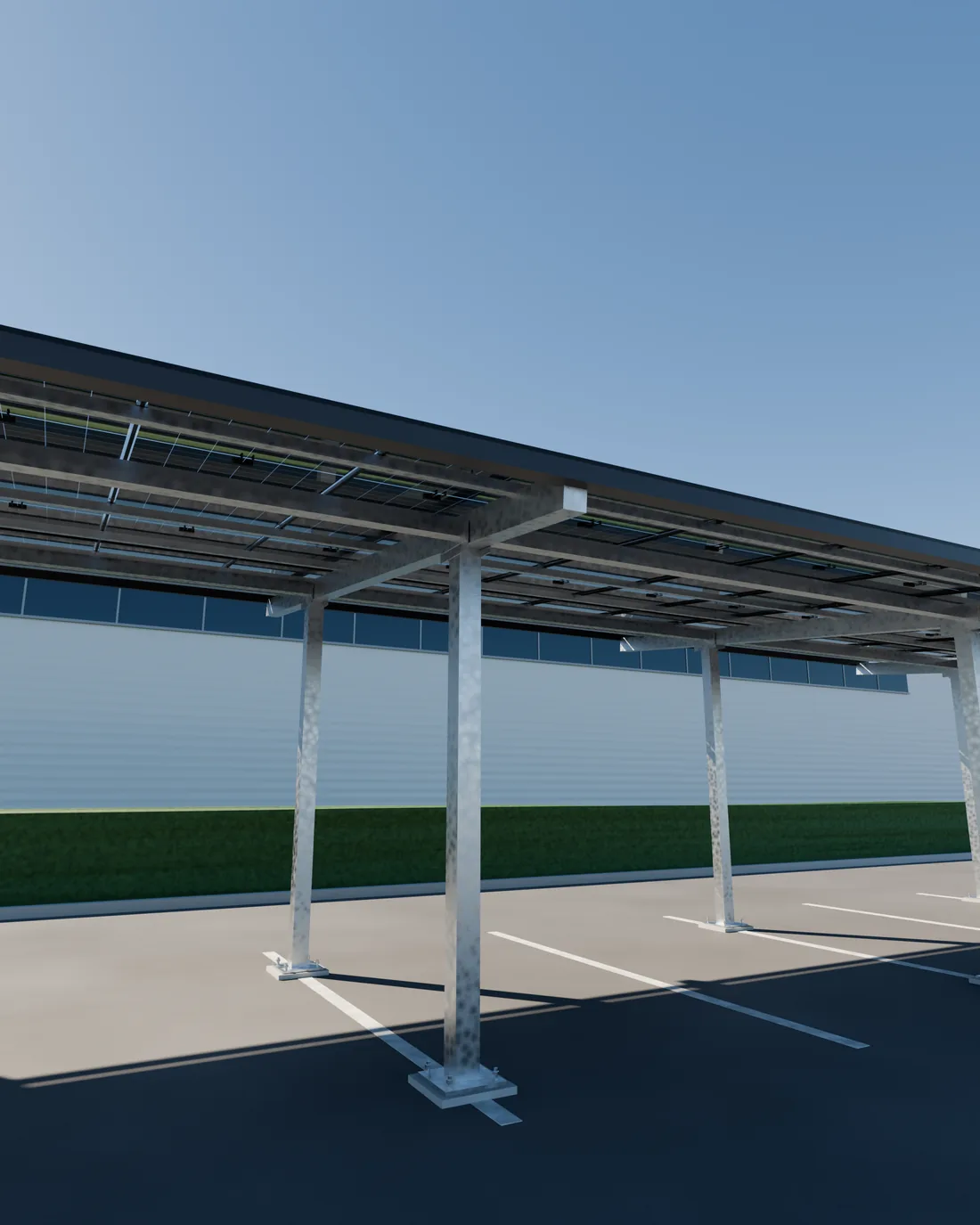

So sieht Strix Snow aus.
Maßstabsgetreue 3D-Darstellung aus den Konstruktionszeichnungen – Pfostenstellung, Dachneigung, Auskragung und Modulraster entsprechen der realen Ausführung; Umgebung schematisch.
Strix Snow im Raster.
Stellplatzzahl wählen, Modell drehen – Pfostenstellung, Dachform und Länge folgen den Konstruktionsdaten der Serie.
Konfigurationen im Grundriss.
Schematische Draufsicht je Konfiguration – Stellplatzfelder und Pfostenreihen. Bemaßte Konstruktionspläne senden wir auf Anfrage.
Was dazugehört – und was nicht.
Lieferumfang
- Leichtstahl-Rahmen in 2-Stellplatz-Einheiten nach EN 1090-1 (EXC2), feuerverzinkt, 20-ft-Container-tauglich
- Polaris-Glas-Glas-Module 540 Wp mit DIN-18008-zertifizierter Halterung

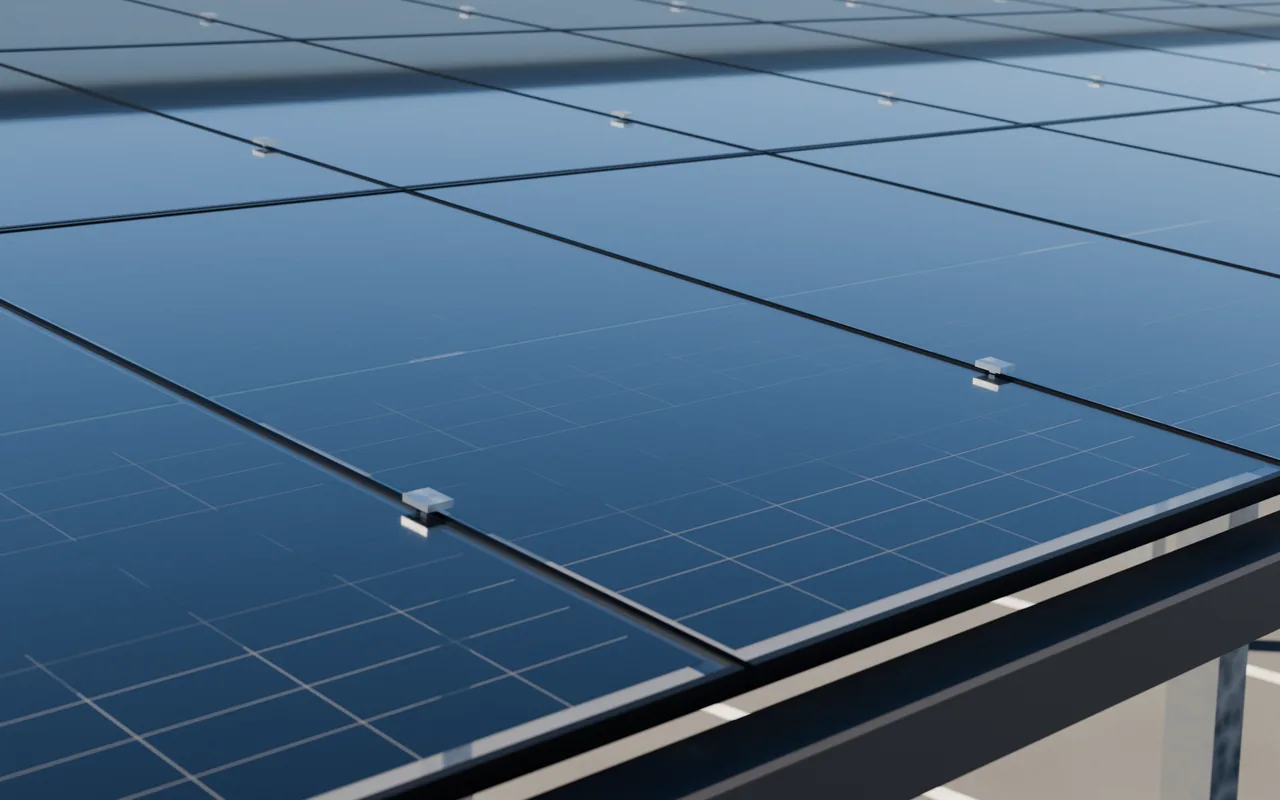

- Pultdach mit Traufrinne, Fallrohre an den Pfosten
- Standortstatik, Fundamentempfehlung (Schraubfundament oder Köcher), Bauvorlagen-Beiträge
- Montage durch Elite PV, Inbetriebsetzung, Dokumentation, Gewährleistung Gesamtsystem
Optionen
- Ein- oder doppelreihig, Erweiterung in 2er-Schritten ohne Statik-Neuberechnung
- Schraubfundamente für schnelle, rückbaubare Gründung
- Pulverbeschichtung in RAL, Beleuchtung, Wallboxen 11/22 kW mit Lastmanagement
- Blenden und Seitenverkleidung nach Gestaltungsauflagen
Einsatzgrenzen
- Schneelastzonen 1–3, Windzonen 1–4 – standortspezifisch
- 4 bis 12 Stellplätze je Einheitengruppe; größere Flächen als mehrere Gruppen oder mit Atlas Heavy
- Lichte Höhe rund 3,1 m vorne: Pkw und Transporter
- Schraubfundamente nur bei tragfähigem, steinarmem Boden – sonst Köcherfundament
Montageablauf
- Schraubfundamente einschrauben (sofort belastbar) oder Köcher betonieren
- Rahmen der Einheiten stellen und verschrauben – ein Tag je vier bis sechs Stellplätze
- Module legen, klemmen, verkabeln; Rinne und Fallrohre
- Elektrik, Wechselrichter, Zählerplatz, Inbetriebsetzung
Wartung
- Jährlich: Sichtprüfung Rahmen, Schraubverbindungen (Stichprobe), Rinne, Module
- Alle vier Jahre: elektrische Prüfung nach DGUV Vorschrift 3 / DIN EN 62446
- Reinigung nach Bedarf, Wechselrichter nach 10–15 Jahren
Technische Daten.
- Modulleistung
- 540 Wp Polaris (Glas-Glas, bifazial)
- Struktursystem
- Modular verschraubter Leichtstahl-Rahmen, 1 Einheit = 2 Stellplätze, ein- oder doppelreihig
- Stützenraster
- 2.600 mm je Stellplatz (5.200 mm je Einheit)
- Tiefe
- 6.360 mm einreihig · 12.720 mm doppelreihig
- Strukturbreite
- 10,40 m (B-4) bis 31,20 m (B-12) · Modulfeld 11.496 bis 32.142 mm
- Dachform

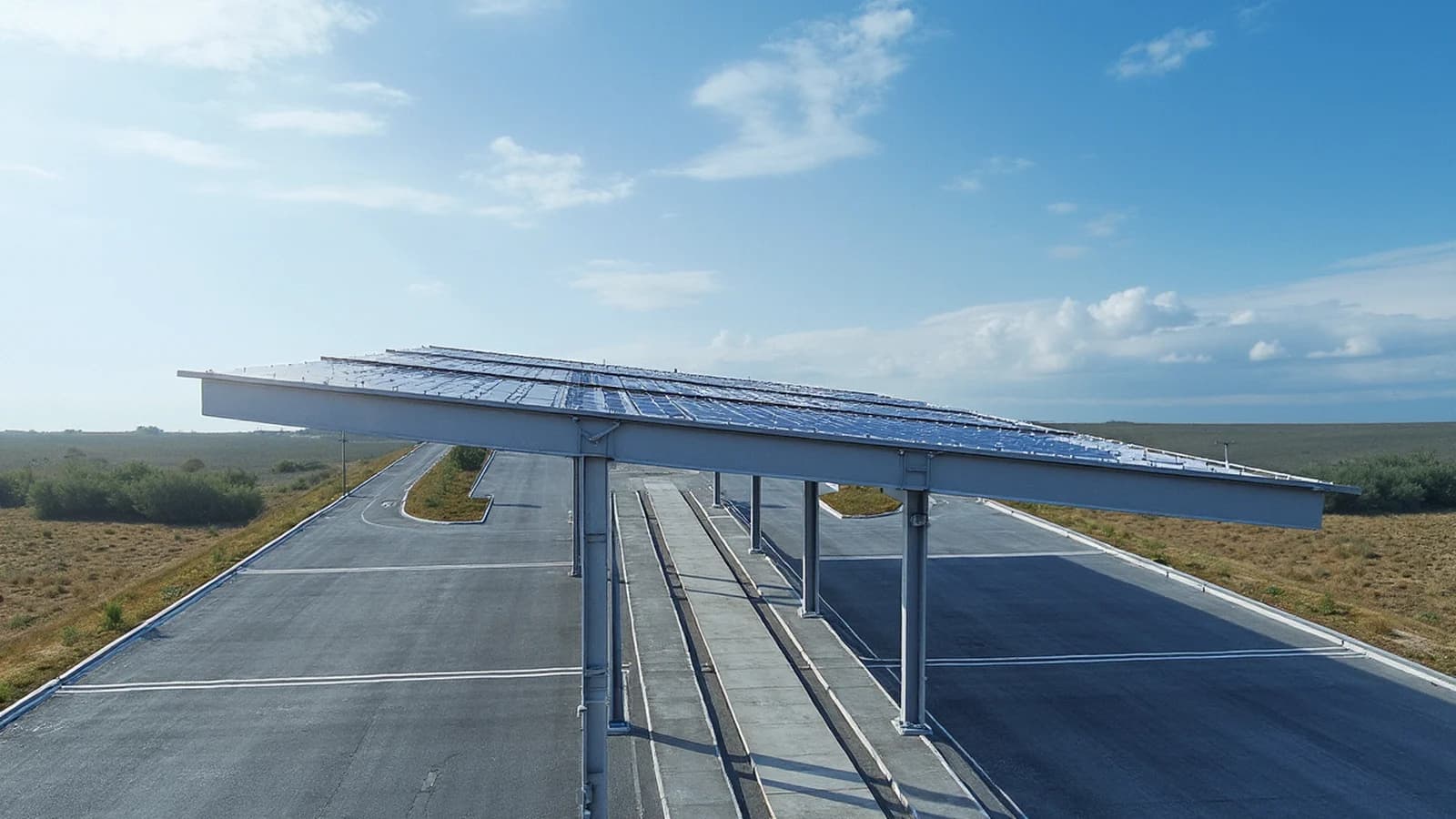

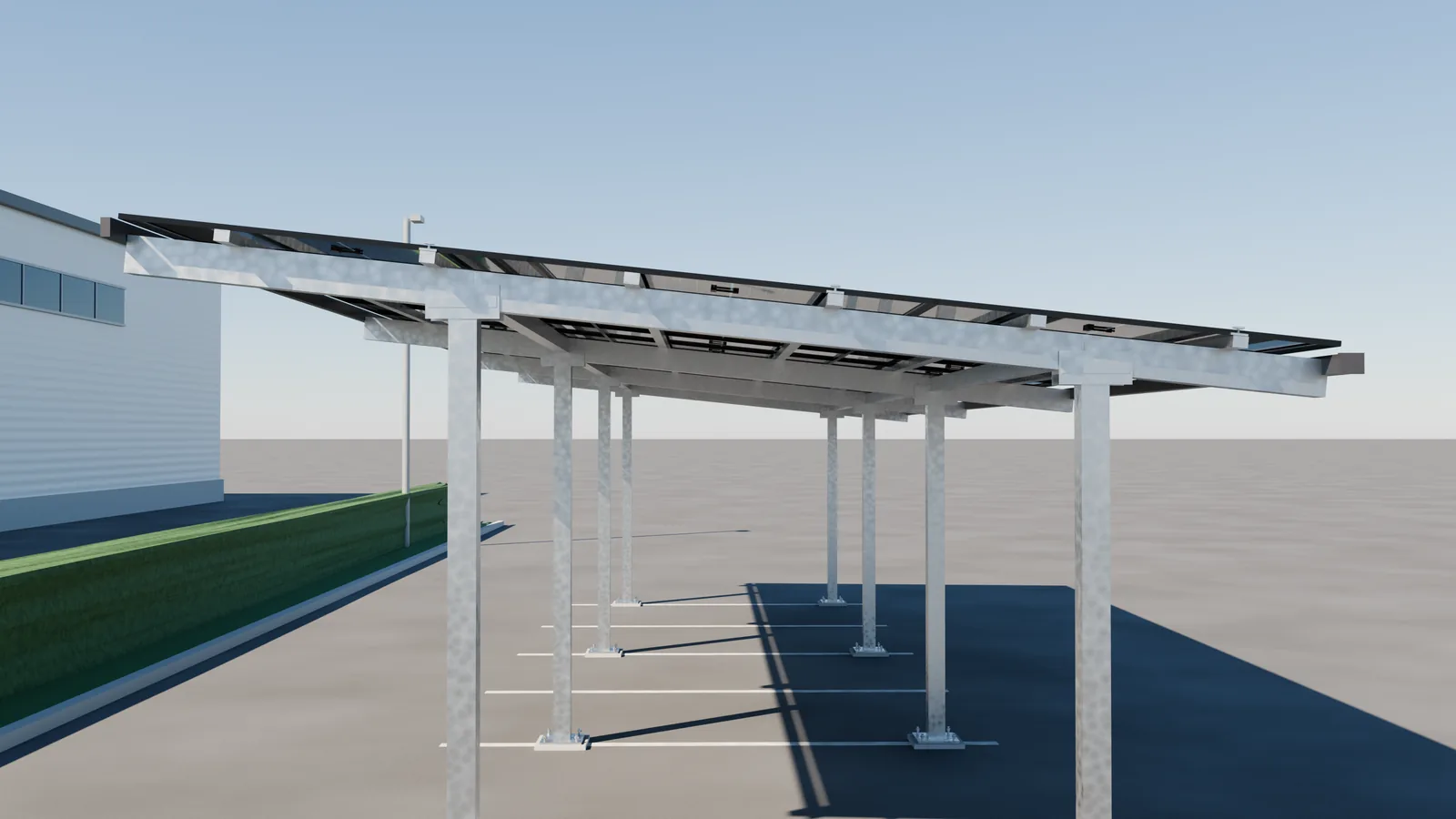

- Pultdach (Mono-Pitch) auf zwei Pfostenreihen, Pfosten 3.105 mm vorne / 3.450 mm hinten, Neigung ca. 6°, Auskragung ca. 1.060 mm vorne / 1.590 mm hinten, Firsthöhe ca. 4.100 mm
- Korrosionsschutz
- feuerverzinkt nach DIN EN ISO 1461
- Konstruktionsnorm
- DIN EN 1090-1 (EXC2) – Rahmenteile werksgefertigt, vor Ort ausschließlich verschraubt
- Bemessung
- Eurocodes mit deutschem Nationalen Anhang – Schneelastzonen 1–3, Windzonen 1–4, standortspezifisch
- Modulhalterung
- DIN 18008 zertifiziert
- Fundament
- Schraubfundament oder Stahlbeton-Köcher nach Statik
- Logistik
- 20-ft-Container-tauglich
- Auslegung / Strukturgarantie
- 25 Jahre / 15 Jahre
- Erweiterbar
- in 2-Stellplatz-Schritten ohne Statik-Neuberechnung
Wo Strix Snow eingesetzt wird.
- Mittelständische Gewerbebetriebe
- Autohäuser und Werkstätten
- Schulen und Kindertagesstätten
- Vereinsheime, Kirchen
- Kleine Filialen
- Verwaltungsgebäude Gemeinden
Pläne & Datenblätter.
Bereit für Strix Snow?
Wir prüfen Standort, Statik und Wirtschaftlichkeit kostenlos. Antwort innerhalb von 48 Stunden.
