Series C · Parkpower

Atlas Heavy.

Schwerlast-Stahl. Doppelreihig. Kein Pfosten im Stellplatz.

Atlas Heavy ist die Industrie-Serie für Filialisten, Logistik-Standorte und große Werks-Parkplätze. Ab 10 Stellplätzen einseitig, ab 20 doppelseitig – modular skalierbar bis zum Großprojekt mit 100 und mehr Stellplätzen. Doppelseitig trägt eine Pfostenreihe in der Mitte beide Stellplatzreihen, einseitig kragt das Dach von der hinteren Pfostenreihen 4,3 m frei nach vorn – kein Pfosten steht im Stellplatz.

ab 10

Stellplätze

bis 356 kWp

Spitzenleistung

Schwerlast-Stahl

Tragsystem

Angebot anfragen Datenblatt + Pläne

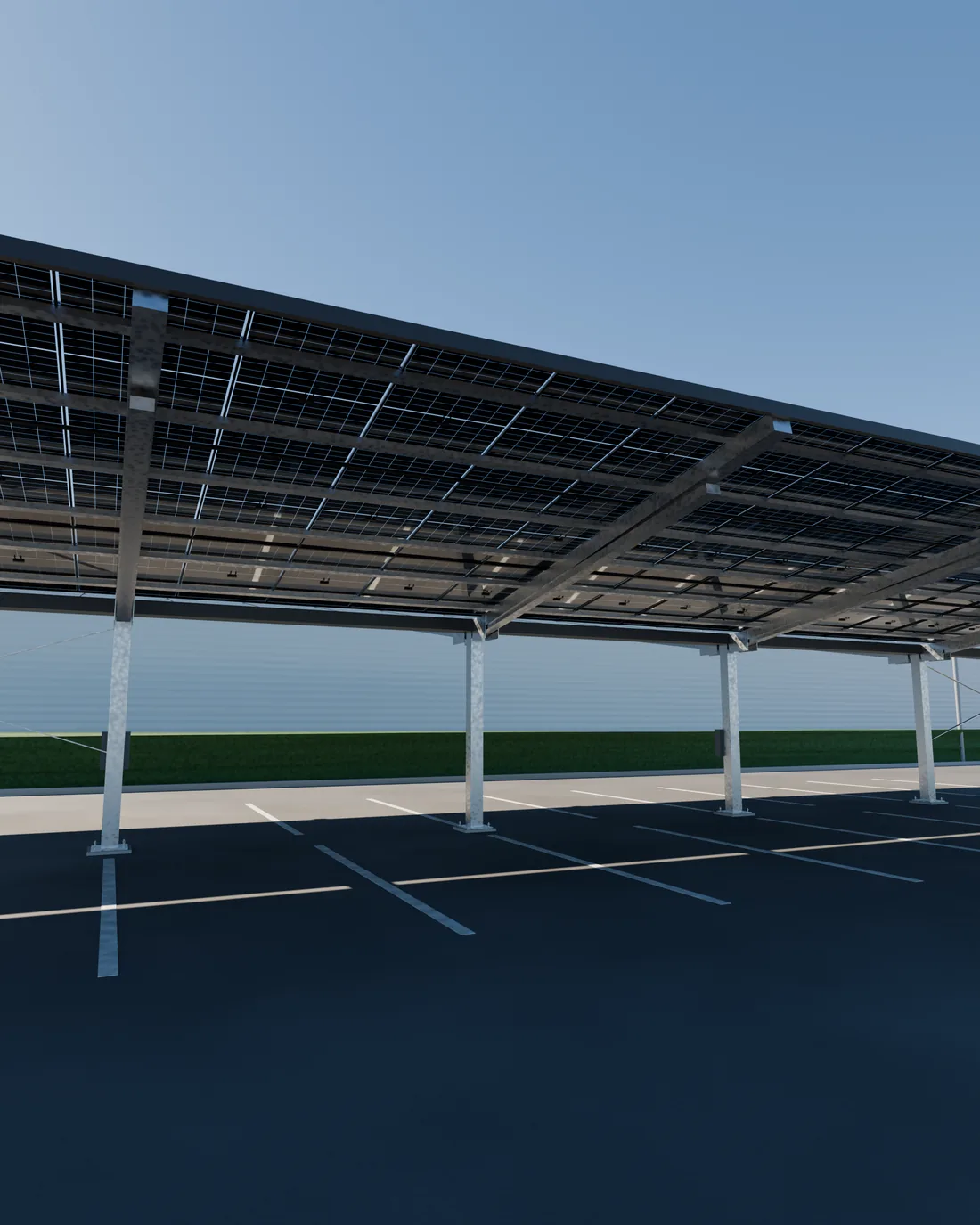

Parkpower Series C – Atlas Heavy – maßstabsgetreues 3D-Rendering aus der Konstruktionszeichnung

Was Atlas Heavy unterscheidet.

Eine Pfostenreihe für zwei Reihen

Doppelseitig trägt eine zentrale Pfostenreihe beide Stellplatzreihen, einseitig kragt das Dach von der Rückseite frei aus. Kein Pfosten steht im Stellplatz, keine Stauchung der Fahrgasse.

Statik pro Standort

Projektspezifische Statik für die jeweilige Schnee- und Windlastzone. Fundament-Empfehlung im Angebot enthalten.

DIN-18008-Modul

Polaris-Modul ist als VSG-Bauelement zertifiziert (Friedmann & Kirchner, TU Dresden, 2026). Eignet sich für Überkopfverglasung.

Konfigurationen

Maße und Leistung pro Variante.

Code	Konfiguration	Stellplätze	Module	kWp
C-10	Einseitig · 10 Stellplätze	10 · 1 Reihe	66	35.6
C-20	Doppelseitig · 20 Stellplätze	20 · 2 Reihen	132	71.3
C-50	Filiale · 50 Stellplätze	50 · 2 Reihen	330	178.2
C-100	Industrie · 100 Stellplätze	100 · 2 Reihen	660	356.4

Konstruktion

So sieht Atlas Heavy aus.

Maßstabsgetreue 3D-Darstellung aus den Konstruktionszeichnungen – Pfostenstellung, Dachneigung, Auskragung und Modulraster entsprechen der realen Ausführung; Umgebung schematisch.

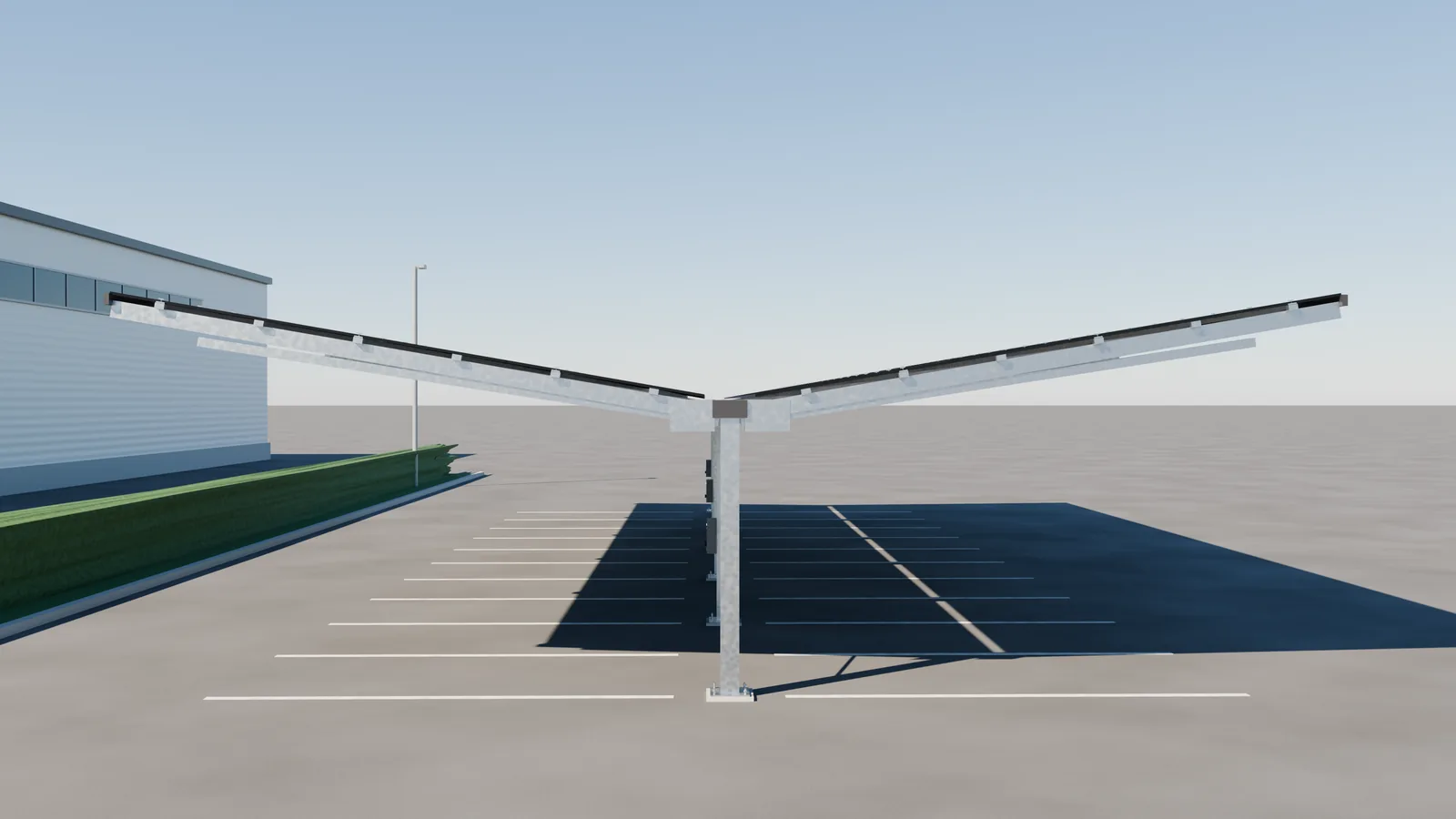

Atlas Heavy C-20 im Profil – eine Mittelpfostenreihe, V-förmige Querträger, beide Dachhälften steigen nach außen an — Profil der Doppelreihe C-20: Eine Pfostenreihe in der Mitte, V-förmige Querträger, beide Dachhälften steigen von 3,0 m an der Mittelrinne auf 4,2 m an der Außenkante – kein Pfosten im Stellplatz, jede Reihe frei anfahrbar.

Atlas Heavy C-20 – Doppelreihen-Solar-Carport in der Gesamtansicht mit zehn Feldern — Gesamtansicht C-20: zehn Felder im 5-m-Stützenraster, je Dachhälfte 6,36 m tief mit drei Reihen à 22 Polaris-Modulen. Das Regenwasser beider Hälften läuft zur Mittelrinne über der Pfostenreihe.

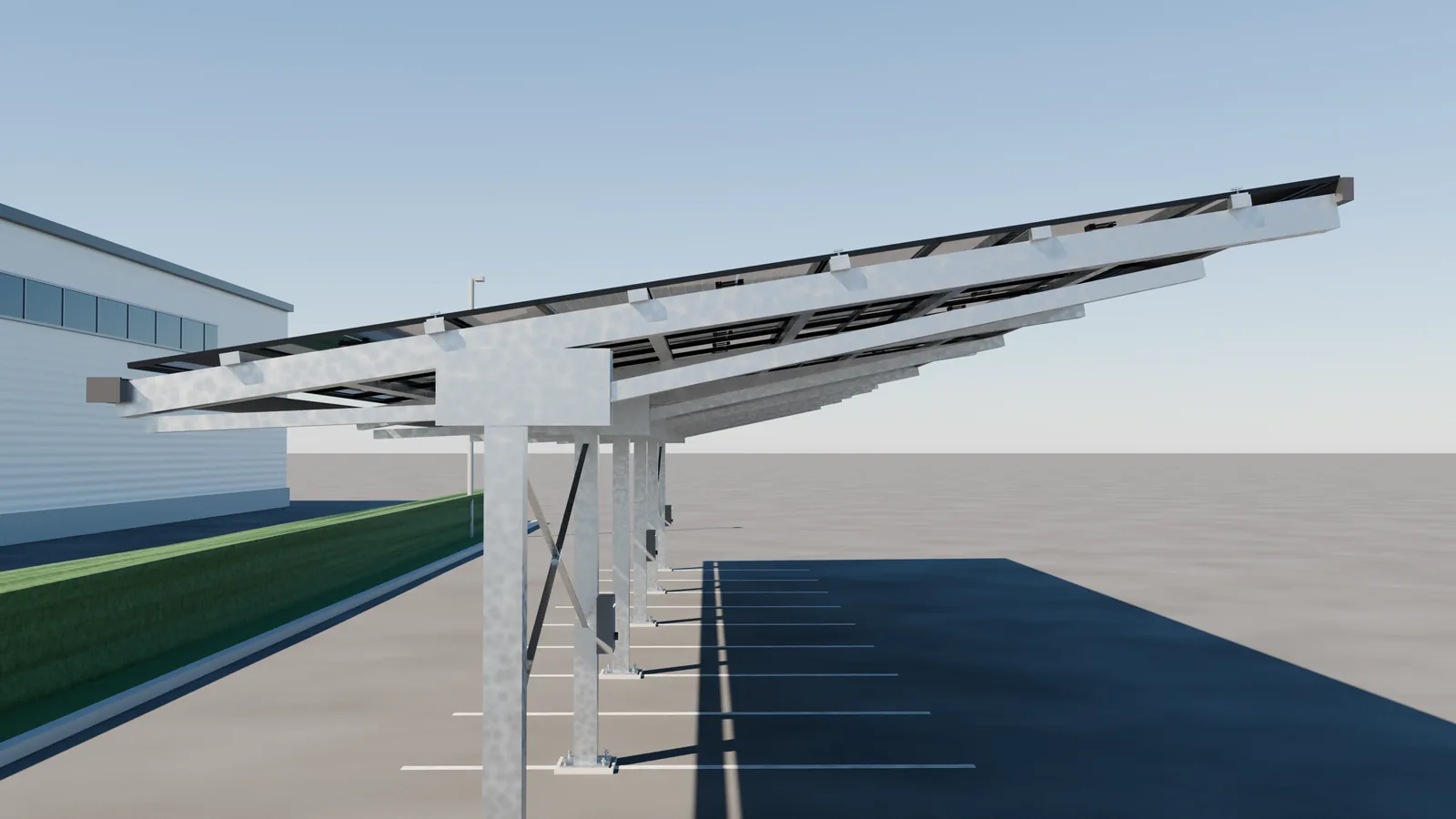

Atlas Heavy C-10 einseitig – hintere Pfostenreihe, Dach kragt nach vorn aus — Einseitig C-10: Die Pfostenreihe steht rund 2 m hinter der Rückkante, das Dach kragt 4,3 m frei nach vorn und steigt dabei von 3,0 m auf 4,2 m an – für Stellplätze an Hallenwänden und Grundstücksgrenzen.

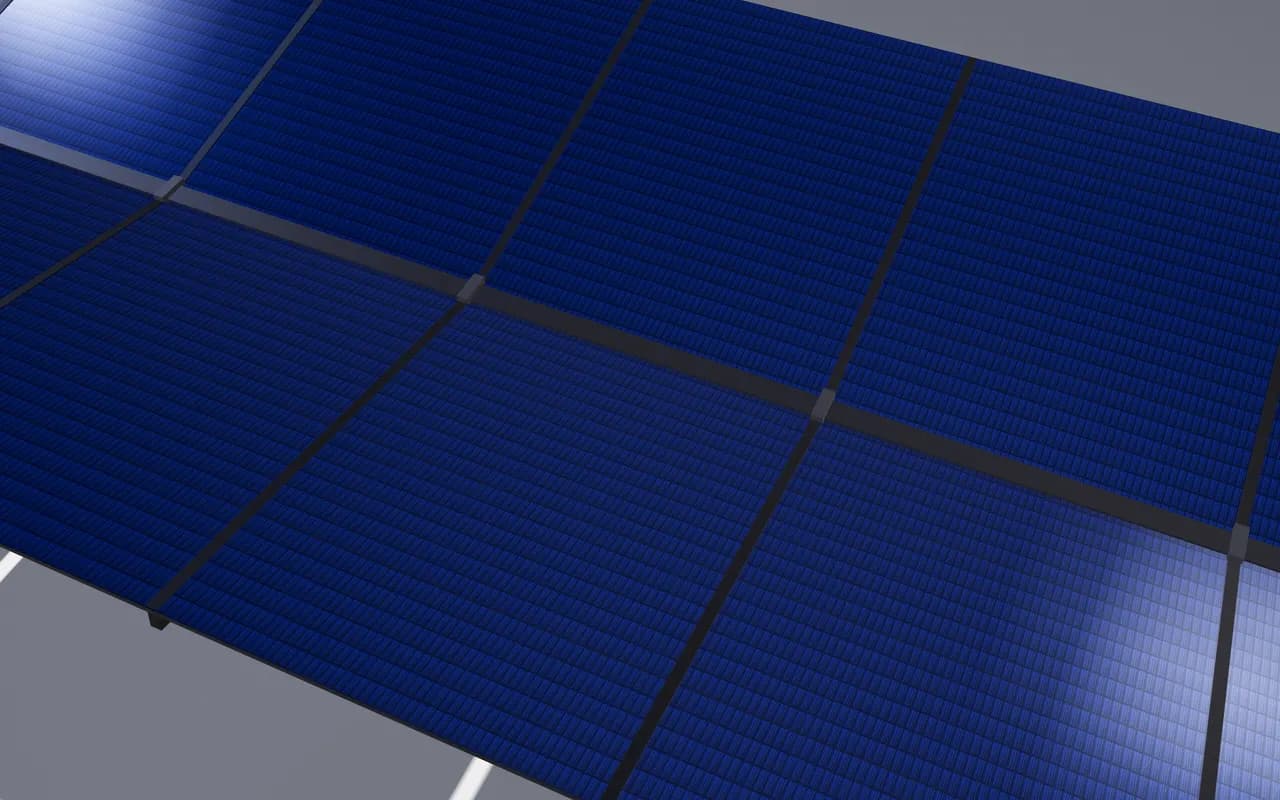

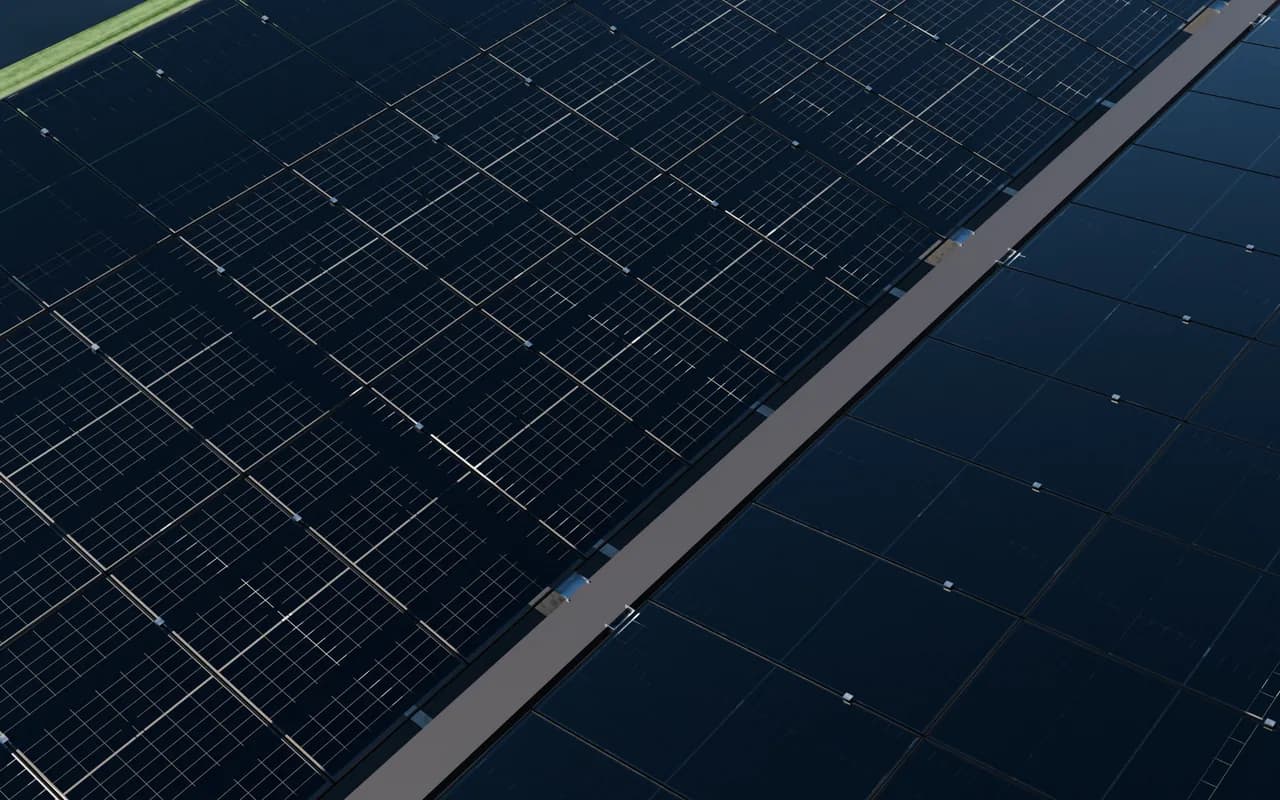

Atlas Heavy – Polaris Glas-Glas-Module in Fallrichtung, Mittelrinne zwischen den Dachhälften — Polaris-Glas-Glas-Module bilden die Dachhaut: Sie liegen mit der Langseite in Fallrichtung auf sechs feuerverzinkten Längspfetten je Dachhälfte, die Mittelrinne entwässert säulenintern.

Atlas Heavy – Panel-Clamps halten die Module auf der Pfette, Traufkante mit Abschlussprofil — Detail Modulkante: Panel-Clamps auf jeder zweiten Pfette fixieren die Module an den Stößen, das Abschlussprofil schließt die Außenkante – kein Trapezblech, keine Silikonfuge.

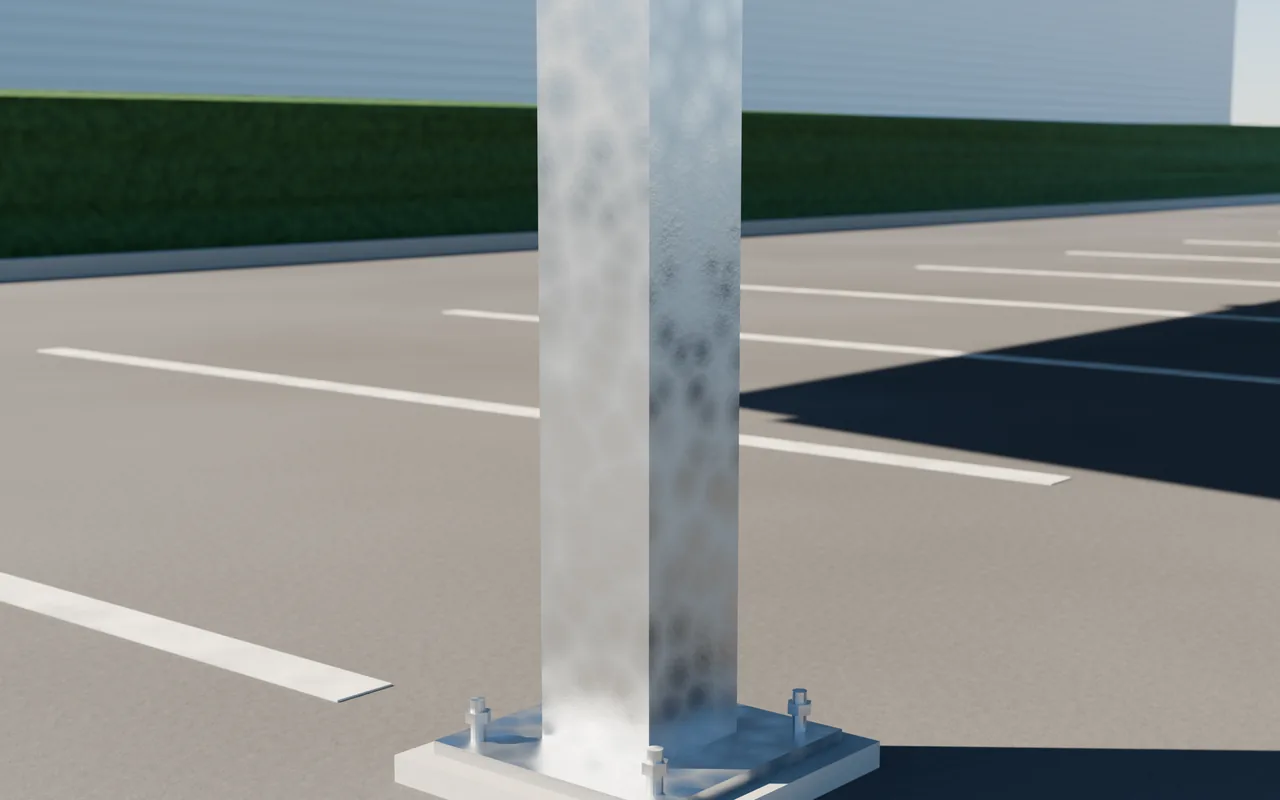

Atlas Heavy – Pfostenfuß mit Fußplatte und vier Ankerschrauben auf dem Fundament — Detail Fußpunkt: Der feuerverzinkte 200-mm-Pfosten steht auf einer Fußplatte mit vier Ankerschrauben, darunter Bohrpfahl oder Punktfundament nach Bodengutachten.

Interaktiv

Atlas Heavy im Raster.

Stellplatzzahl wählen, Modell drehen – Pfostenstellung, Dachform und Länge folgen den Konstruktionsdaten der Serie.

3D-Modell – scrollen zum Laden

Bewegtbild

Einmal herum.

Der Rundflug zeigt dieselbe Geometrie wie die Zeichnungen: Pfostenstellung, Dachform, Modulraster und Entwässerung. Selbst gehostet, ohne Ton, ohne fremden Videodienst.

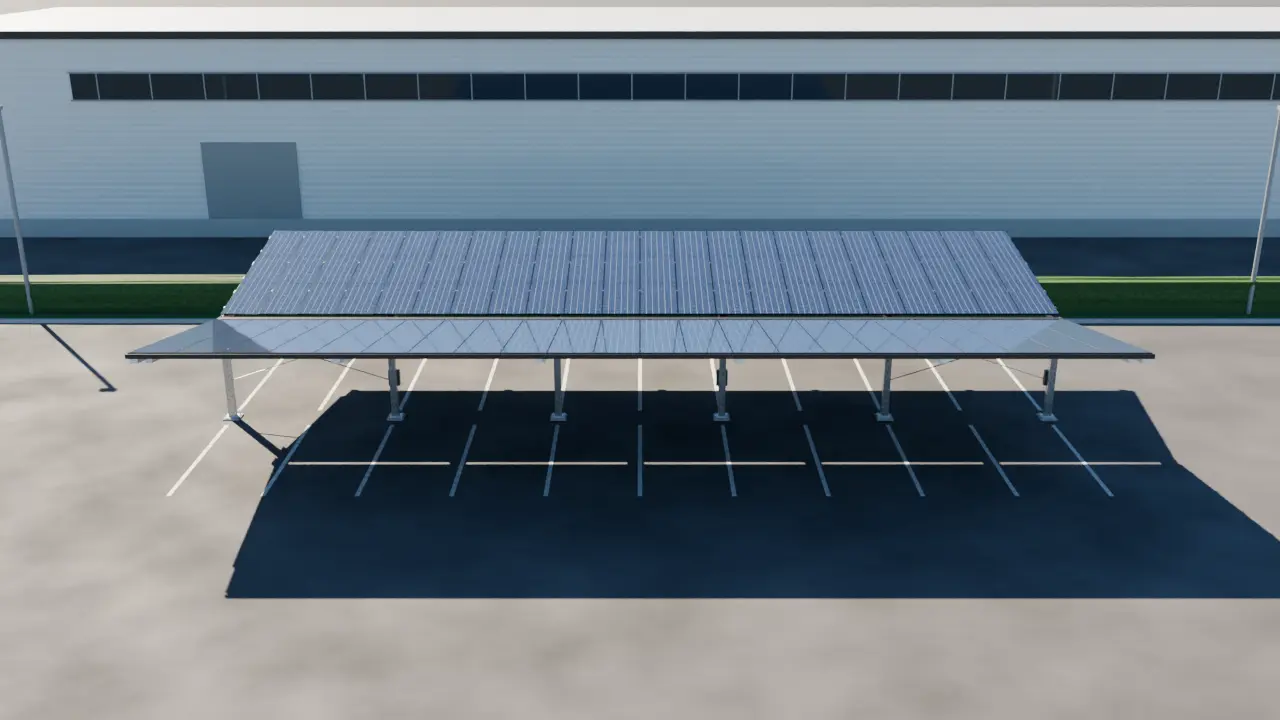

Atlas Heavy C-20 im Rundflug

Zwanzig Stellplätze in Doppelreihe, eine Mittelpfostenreihe, V-Muldendach mit Mittelrinne — 3D-Visualisierung aus den Konstruktionsdaten, keine Aufnahme einer gebauten Anlage.

Visualisierung, maßstabsgetreu nach Zeichnung 2026-05-05. Umgebung beispielhaft.

Layouts

Konfigurationen im Grundriss.

Schematische Draufsicht je Konfiguration – Stellplatzfelder und Pfostenreihen. Bemaßte Konstruktionspläne senden wir auf Anfrage.

C-10 · Einseitig · 10 Stellplätze · 35,6 kWp · 66 Module

C-20 · Doppelseitig · 20 Stellplätze · 71,3 kWp · 132 Module

C-50 · Filiale · 50 Stellplätze · 178,2 kWp · 330 Module

C-100 · Industrie · 100 Stellplätze · 356,4 kWp · 660 Module

Im Detail

Was dazugehört – und was nicht.

Lieferumfang

Schwerlast-Stahlbau nach EN 1090-1 (EXC2), werksgeschweißte Hauptrahmen, feuerverzinkt nach DIN EN ISO 1461
Polaris-Glas-Glas-Module 540 Wp als Dachhaut mit DIN-18008-zertifizierter Halterung
Pfetten, Verbände, Mittelrinne mit säuleninterner Entwässerung, Anschlüsse am Fuß
Standortstatik (prüffähig), Fundamentempfehlung nach Bodengutachten, Bauvorlagen-Beiträge
Montage durch Elite PV in Abschnitten, Inbetriebsetzung, Dokumentation nach DIN EN 62446, Gewährleistung Gesamtsystem

Optionen

Farbgebung: Duplex-Pulverbeschichtung in RAL nach Wahl (Standard: feuerverzinkt)
Ladeinfrastruktur: DC-Trasse und AC-Leerrohre im Tragwerk, Wallboxen 11/22 kW, DC-Lader an der Zufahrt, Lastmanagement
Speicher, Beleuchtung im Tragwerk, Anfahrschutz an Stützen, Blenden an der Traufe
Einseitige Variante (C-10) mit 4,3 m Auskragung oder doppelseitig mit einer Mittelpfostenreihe

Einsatzgrenzen

Schneelastzonen 1–3 und Windzonen 1–4 – standortspezifische Bemessung, in Höhenlagen ggf. verstärkte Profile
Lichte Höhe 3,0 m: Pkw, Transporter, Kleinbusse – keine Lkw
Bohrpfähle brauchen tragfähigen Boden; Auffüllungen, Fels oder hohes Grundwasser werden im Bodengutachten geklärt
Ab 100 kW Direktvermarktung, ab 135 kW Anlagenzertifikat – im Ablauf eingeplant

Montageablauf

Fundamente (Bohrpfähle) abschnittsweise, ein Tag je Raster, Aushärtezeit
Stützen und Hauptrahmen stellen, Pfetten und Verbände verschrauben – zwei bis drei Tage je Raster
Module legen und klemmen, Strangverkabelung im Profil, Rinnenanschlüsse
Elektrik, Wechselrichter, Zählerplatz, Inbetriebsetzung mit dem Netzbetreiber

Wartung

Jährlich: Sichtprüfung Tragwerk, Fußpunkte, Rinne und Entwässerung, Module
Alle vier Jahre: elektrische Prüfung nach DGUV Vorschrift 3 / DIN EN 62446
Reinigung nach Bedarf (Monitoring), Wechselrichter nach 10–15 Jahren

Spezifikationen

Technische Daten.

Modulleistung: 540 Wp Polaris (Glas-Glas, bifazial)
Tragwerk: Schwerlast-Stahlbau nach EN 10025, Güte nach Statik, feuerverzinkt nach DIN EN ISO 1461
Konstruktionsnorm: DIN EN 1090-1 (EXC2) – Hauptrahmen werksgeschweißt, Montage vor Ort ausschließlich verschraubt
Tragwerksform: Einseitig: hintere Pfostenreihe, Dach kragt 4,3 m nach vorn aus · Doppelseitig: eine Mittelpfostenreihe mit V-Muldendach und Mittelrinne
Länge (C-10 / C-20): 25.260 mm Modulfeld · 25.000 mm Stützenraster (5 Felder à 5.000 mm)
Breite: 6.360 mm einseitig · 12.720 mm doppelseitig
Lichte Höhe / Firsthöhe: 3.000 mm / 4.200 mm
Bemessung: Eurocodes mit deutschem Nationalen Anhang – DIN EN 1991-1-3 / -1-4
Schneelastzonen: 1–3, standortspezifisch
Windzonen: 1–4, standortspezifisch
Modulhalterung: DIN 18008 zertifiziert (VSG-Bauelement)
Fundament: Bohrpfahl Ø 700–800 mm, 2.000–2.500 mm tief – nach Bodengutachten
Entwässerung: säulenintern zur Versickerung, ohne Aufbauten
Auslegung / Strukturgarantie: 25 Jahre / 15 Jahre
Lade-Vorbereitung: DC-Trasse + AC-Leerrohre bauseitig
